TERMOGRAFIA

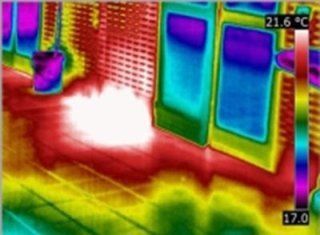

L'indagine termografica è ormai uno dei sistemi di ispezione non distruttiva più apprezzato nelle attività della ricerca perdite correlate alle reti tubiere.
Le tubazioni che meglio si prestano all'indagine infrarossa sono quelle ove vi è il passaggio di fluidi caldi.
Infatti in corrispondenza della perdita si visiona lo sversamento del fluido il quale genera una area irregolare a temperatura più elevata.
La ricerca delle perdite su materiale impermeabile, è una delle sfide più tenaci da vincere. Grazie all'utilizzo di una strumentazione di eccellente sensibilità come la P660 SC della FLIR si riesce a mappare e ad individuare le zone di intervento. La puntualità dell'intervento fa restringere i costi per eliminare il vizio in quanto intervenire su 500mq piuttosto che su 50mq l'esborso economico ha diversi ordini di grandezza.
GEOFONO

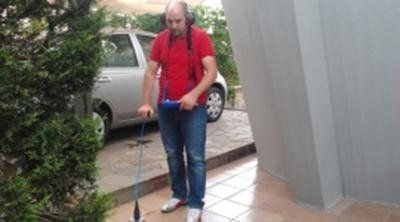

Nell'ambito dell’attività di ricerca perdite, l'utilizzo di un geofono permette ad un operatore addestrato di localizzare con precisione le perdite di acqua, o di un qualsiasi altro fluido in pressione, che fuoriesca da una condotta. Tale apparecchiatura è utilizzata per il controllo delle reti di acquedotto interrate ed anche in impianti antincendio, impianti civili e industriali.
Gli attuali apparecchi geofonici hanno la possibilità di intercambiare la tipologia di sensore a secondo dell'utilizzo o del materiale in cui scorre il fluido. I sensori possono essere del tipo a campana, poggiati sulla superficie del terreno, o del tipo a puntale, messi in contatto diretto con la condotta (ad esempio in corrispondenza di un'asta di manovra in rete).
INDAGINI RICERCA PERDITE
La ricerca perdita è tra le operazioni di indagine più complicate da effettuare in quanto qualsiasi tecnica di indagine che si impiega non consente la visione diretta dell'acqua fuoriuscita o infiltrata. Pertanto le operazioni peritali in quanto indirette sono accompagnate da un certo margine di incertezza in funzione dell'esperienza dell'operatore e delle tecniche adoperate. La ricerca perdite effettuata da Range Lab consiste nel impiegare sia la termografia sia l'ascolto del rumore della perdita tramite sistema geofonico. Aspetto fondamentale è che per rilevare le perdite da infiltrazioni su terrazzi e in generale da manto coibente l'operazione termografica avviene a seguito di prova di allagamento o dopo 2/3 gg da un evento meteorico. Il tutto da concordare ante intervento.

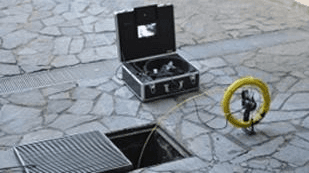

INDAGINE VIDEONEDOSCOPICA
Grazie ai suoi 12 illuminatore led siamo in grado di visionare e campiornare immagini e video all’inderno delle tubazione per la valutazione del loro stato.
INDAGINE VIDEONEDOSCOPICA
Grazie ai suoi 12 illuminatore led siamo in grado di visionare e campiornare immagini e video all’inderno delle tubazione per la valutazione del loro stato.
CONDOTTA TERMICA
L'immagine mostra una condotta termica presente in un condominio sito nella provincia di Bari in cui termografia e geofonia hanno evidenziato il vizio sulla rete tubiera.
INDIVIDUATA PERDITA
L’immagine mostra una fase dello scavo con individuazione della perdita su un tratto di 1.5 km.
FASE ISPEZIONE RICERCA PERDITA
L’immagine mostra la procedura di ascolto della perdita con selezione degli Hz significativi e utili alla focalizzazione sonora del rumore anomalo generato dalla condotta.
INFILTRAZIONI DA CATTIVA COIBENTAZIONE
I beni culturali sono molto spesso oggetto di infiltrazioni e la mappatura termica aiuta ad interpretare i vizi più importanti che coinvolgono cupole, balaustre, tetti e quant'altro risulta a diretto contatto con l'esterno e l'acqua meteorica.
INDIVIDUATA PERDITA
L'immagine mostra come nei primi colpi del martello elettrico è sgorgata acqua dalla pavimentazione e quindi dalla tubazione.

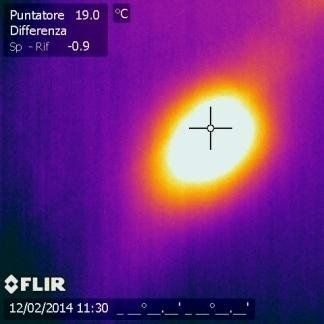

RICERCA PERDITA IN UN BAGNO
Ricerca perdita in un bagno: manicotto scarsamente ammorsato.
RICERCA PERDITA SU TERRAZZO
Ricerca perdita su terrazzo e identificata lungo un travetto

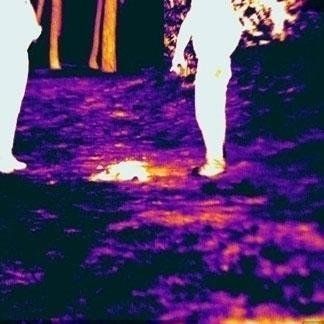

PERDITA FLUIDO
L’immagine termica mostra le conseguenze dell’ossidazione su una conduttura di acqua potabile ad alta pressione che ne determina una perdita.

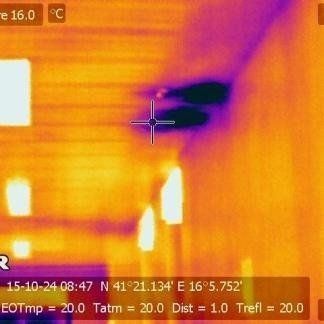

RICERCA PERDITA
L’immagine all’infrarosso mostra la perdita su materiale coibente.
RICERCA PERDITA
Ricerca perdita a -1.50 m in opificio su tubazione di 120mm. Il tutto è avvenuto con geofono il quale consente l'ascolto della perdita.

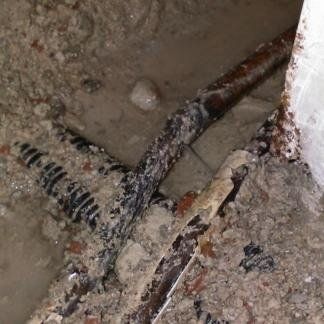

RICERCA PERDITA SU IMPIANTO TERMICO
Ricerca perdita su impianto termico in abitazione per civile abitazione.

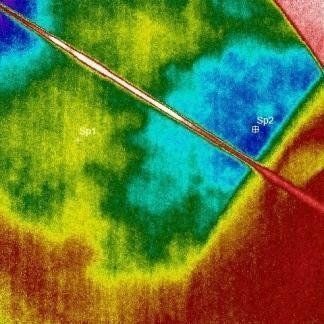

INFILTRAZIONE SU VOLTA
Infiltrazione su volta. La differenza termica mostra l'area di infiltrazione.

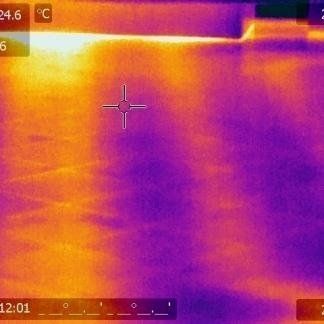

MAPPATURA IMPIANTO
Mappatura impianto radiante a pavimento.
PERDITA IMPIANTO TERMICO
Microperdita su rete di riscaldamento esterno.
